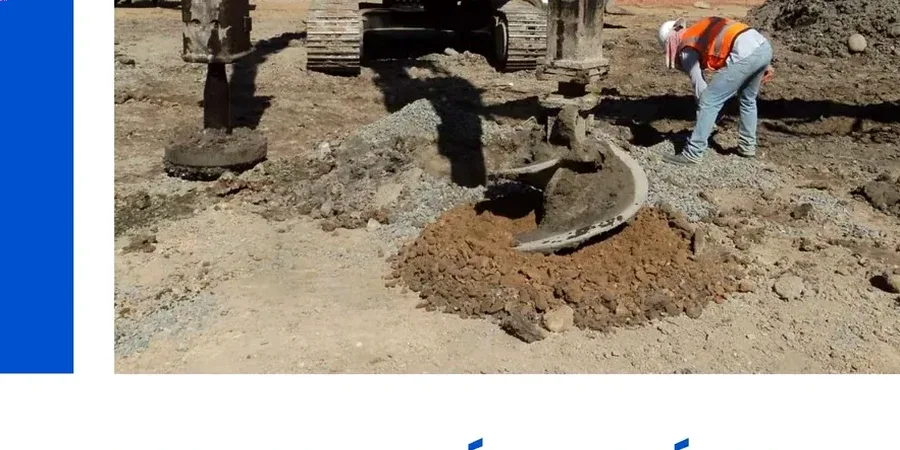

La conception de colonnes ballastées dans l'ouest parisien répond à une problématique géotechnique récurrente : les alluvions anciennes de la Seine, dont la compacité varie fortement sur quelques centaines de mètres. La norme NF P11-212 (référence DTU 13.2 pour les fondations profondes) encadre le dimensionnement de ces inclusions, et à Boulogne-Billancourt, où la nappe phréatique affleure souvent à moins de 4 mètres de profondeur dans le secteur du Trapèze, le recours au vibrocompactage en amont permet d'optimiser le maillage des colonnes. Notre laboratoire, accrédité COFRAC Essais selon l'ISO 17025, intervient depuis la phase de reconnaissance jusqu'au contrôle de compactage en fin de chantier. L'expérience accumulée sur les terrasses alluviales de la rive droite montre que le mode de rupture par expansion latérale du ballast conditionne le taux de substitution, paramètre clé pour garantir un tassement différentiel inférieur à 1/500e sous les radiers de bureaux.
Sur les alluvions boulonnaises, un taux de substitution supérieur à 15 % en colonnes flottantes réduit le tassement absolu de plus de 60 % par rapport à un sol non traité.
Démarche et périmètre
Le sous-sol boulonnais n'a rien d'uniforme. Entre le quartier Silly-Gallieni, posé sur des marnes et caillasses du Lutétien, et la zone du Parc de Billancourt, où les remblais sablo-argileux atteignent 6 à 8 mètres, la réponse au battage diffère du tout au tout. Dans le premier cas, une colonne ballastée de 60 cm de diamètre traverse rarement plus de 5 mètres de matériau avant de refuser sur le substratum calcaire, et on pilote le refus au mètre linéaire. Dans le second, on dimensionne un réseau de colonnes flottantes avec un taux de substitution supérieur à 15 %, en s'appuyant sur les paramètres de cisaillement issus d'un
essai triaxial CD réalisé sur carotte intacte prélevée dans les limons compressibles. Le langage vibratoire du vibreur, enregistré en continu, donne une signature de la densification couche par couche, que l'on corrèle ensuite avec les essais pressiométriques de contrôle. La maille triangulaire de 1,80 m à 2,40 m reste la plus courante pour des dallages industriels supportant 40 kPa.
Particularités du site
L'erreur la plus fréquente sur les chantiers de la ZAC Seguin consiste à dimensionner les colonnes sur la seule base d'un essai au pénétromètre dynamique, sans croiser les données avec un pressiomètre Ménard. Le pénétromètre surestime la résistance de pointe dans les sables lâches saturés, ce qui conduit à sous-estimer le tassement de consolidation et à se retrouver, deux ans après livraison, avec des dallages fissurés. Le guide SETRA-LCPC sur les améliorations de sol rappelle que le module pressiométrique EM reste le paramètre de référence pour le calcul aux états limites de service. Autre point critique : la purge insuffisante des remblais anthropiques avant vibrofonçage. À Boulogne-Billancourt, les remblais de l'ancienne usine Renault contiennent des blocs de béton et des ferrailles qui dévient le vibreur ; on préconise systématiquement une pré-excavation jusqu'à 3 mètres dans ces secteurs pour garantir la verticalité de la colonne.
Questions et réponses
Quel budget prévoir pour la conception de colonnes ballastées à Boulogne-Billancourt ?
Pour une mission complète incluant le dimensionnement, l'établissement du cahier des charges et le suivi d'exécution, le budget se situe entre 1 240 € et 4 500 €. Ce montant varie selon la surface de la zone à traiter, le nombre de colonnes et la densité des essais de contrôle pressiométrique exigés par le bureau de contrôle.
Quelle norme régit le dimensionnement des colonnes ballastées en France ?
Le dimensionnement s'appuie sur la NF P11-212 (DTU 13.2) pour l'aspect fondations profondes, et sur l'Eurocode 7 (NF EN 1997-1) pour la justification géotechnique aux ELU et ELS. Le guide SETRA-LCPC sur les améliorations de sol fournit des recommandations complémentaires pour le choix du ballast et le contrôle de compactage.
Comment gérez-vous la présence de remblais hétérogènes dans le secteur du Trapèze ?
On procède d'abord à une campagne de reconnaissance par sondages à la tarière continue pour cartographier l'épaisseur des remblais. Dans les zones où la présence de blocs et ferrailles est avérée, on prescrit une pré-excavation jusqu'au toit des alluvions naturelles, puis on adapte le diamètre du vibreur pour traverser les horizons résiduels sans déviation. Un suivi topographique en temps réel du point d'impact garantit la verticalité.
Quel délai pour une mission de conception de colonnes ballastées ?
Une mission complète se déroule généralement en quatre à six semaines : une semaine de reconnaissance in situ, deux semaines d'essais en laboratoire, une semaine de calcul et modélisation, puis une à deux semaines pour la rédaction du rapport et les échanges avec la maîtrise d'œuvre.
